TH9320-S8A 8路交直流耐压测试仪自带8通道矩阵扫描接口，支持接触检查。输出功率： AC:5kV/20mA;DC:6kV/10mA，绝缘电阻测试电压：0.10kV - 1.00kV
绝缘电阻测试范围：0.1MΩ-10.0GΩ。
产品型号：厂商性质：代理商更新时间：2024-07-01访 问 量：1084
立即咨询
联系电话：021-51087863

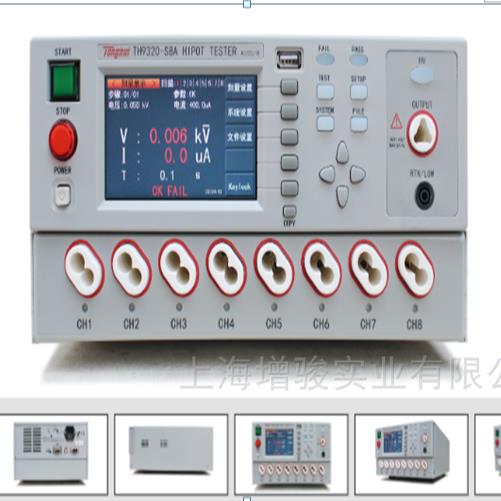

TH9320-S8A 四路交直流耐压测试仪介绍：
TH9320-S8A交直流多路耐压绝缘测试议，自带8通道矩阵扫描接口，支持接触检查。480×272点，TFT-LCD显示快速放电和电弧侦测功能。
性能特点
输出功率： AC:5kV/20mA;DC:6kV/10mA
绝缘电阻测试电压：0.10kV - 1.00kV
绝缘电阻测试范围：0.1MΩ-10.0GΩ
自带4通道矩阵扫描接口，支持接触检查
480×272点，TFT-LCD显示
快速放电和电弧侦测功能
999.9秒内任意设定的电压上升时间，测试时间，针对绝缘电阻有可随意设定测试等待时间
可存储20个测试步骤，4种测试模式可任意组合
全新的面板和简洁的界面操作设计
锁键盘功能
应用
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备
技术参数
型号 | TH9320-S4A | TH9320-S8A | |
扫描接口 | 4路 | 8路 | |
耐压测试 | |||
输出电压 | AC | 0.05kV - 5.00kV ±2% | |
DC | 0.05kV - 6.00kV ±2% | ||
电流测试范围 | AC | TH9320：1μA - 20.00mA ±（2%读数+5个字） | |
DC | TH9320：0.1μA - 10.00mA ±（2%读数+5个字） | ||
快速放电功能 | 测试结束后自动放电（DCW） | ||
绝缘电阻测试 | |||
输出电压 | 0.10kV - 1.00kV ±2% | ||
电阻测试范围 | 0.1MΩ - 10.0GΩ | ||
电阻测试精度 | 0.10MΩ - 999MΩ 量程±10% +2个字 1.00GΩ - 10.0GΩ 量程±20% +2个字 | ||
放电功能 | 测试结束后自动放电 | ||
电弧侦测 | |||
测量范围 | AC | 1 - 9级 （出厂默认值为5） （对应电流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） | |
DC | 1 - 9级 | ||
一般参数 | |||
电压上升时间 | 0.1s - 999.9s | ||
测试时间设定(AC/DC) | 0.2s - 999.9s | ||
电压下降时间 | 0.1s - 999.9s | ||
等待时间(IR) | 0.2s - 999.9s | ||
时间精度 | ±(1%+0.1s) | ||
存储器 | |||
存储器 | 20个测试文件，每个文件20个步骤 | ||
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试电缆(红色) | TH90003R | ||||
| 高压测试电缆（不带夹子） | TH90013 | ||||
| 高压测试电缆（带夹子） | TH90017 | ||||
| 高压测试线 | TH90003D | ||||
